松下可調電阻的原理是如何的呢，引腳又該如何識別。本文將從松下可調電阻的工作原理及引腳識別方法，這兩個方面進行詳細的講解，具體內容如下。

1.松下可調電阻的工作原理

從圖1能夠看得出，它關鍵由動片、碳膜體、三根引腳片構成，三根引腳分別是二根固定不動引腳(別稱定片)，一根動片引腳。松下可調電阻的動片能夠上下旋轉。用直口螺絲起子伸進調節嘴中旋轉時，動片上的接觸點在電阻器上面能夠拖動。

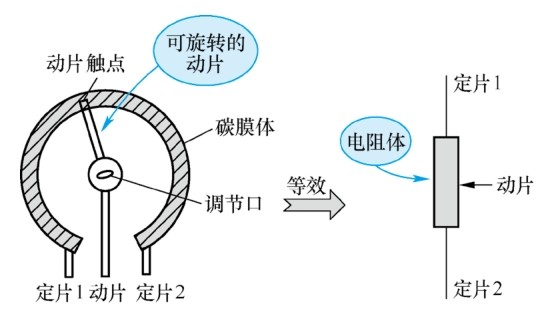

圖1 松下可調電阻結構示意圖

(1)順時針調節。當動片順時針旋轉(等效電路中動片向下移動)時，定片1與動片中間阻值擴大，動片與定片2中間阻值減少。當動片拖動至最右方部位(最下方)時，定片2與動片引腳中間的阻值為零，動片與定片1中間的阻值較大(相當于允差阻值)。

(2)反方向方位調節。用直口螺絲起子伸進調節口，順時針方向或反方向方位轉動螺絲起子時，動片將做相對的轉動健身運動。

當動片反方向方位旋轉(等效電路中動片往上挪動)時，定片1與動片中間的電阻器體長短減少，其阻值減少，而動片與定片2中間的電阻器體長短提升，其阻值擴大。當動片旋轉到最左方部位(最上方)時，定片1與動片引腳中間的阻值為零，而定片2與動片引腳中間的阻值較大，相當于這一松下可調電阻的允差阻值，即相當于兩定片中間的阻值。

2.松下可調電阻引腳識別方法

(1)松下可調電阻三根引腳鑒別。松下可調電阻現有三根引腳，這三根引腳有差別，圖3所顯示是松下可調電阻三根引腳平面圖。

圖2 松下可調電阻三根引腳平面圖

重要提示

一根為動片引腳，另二根為定片引腳，一般二根定片引腳中間能夠 交換應用，無需區別，而定片與動片引腳不可以交換應用。

(2)松下可調電阻調節口。圖4所示為松下可調電阻調節口，用直口螺絲起子伸進此調節嘴中，旋轉螺絲起子能夠更改動片的部位，開展阻值的調節。

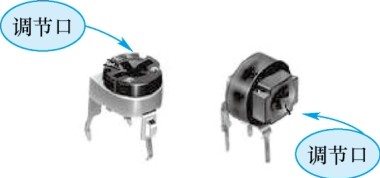

圖3 松下可調電阻調節口

以上就是松下可調電阻的工作原理和引腳的識別方法。如果您對可調電阻的原理，或者還是不清楚引腳如何識別，可以再看下我之前有講到的松下可調電阻分壓電路工作原理。
